污水在迁移、流动和汇集过程中不可避免会混入泥砂。污水中的砂如果不预先沉降分离去除，则会影响后续处理设备的运行。主要的是磨损机泵、堵塞管网，干扰甚至破坏生化处理工艺过程。

一、适用对象

沉砂池去除污水中泥砂等粗大颗粒。主要用于去除污水中粒径大于0.2mm，密度大于2.65t/立方米的砂粒，以保护管道、阀门等设施免受磨损和阻塞。

二、沉砂池在污水处理中的作用

池在污水处理厂的投资、占地等方面所占的比例很小，但其作用却不可忽视。若取消沉砂池，大量砂粒将进入后续各处理单元，给污水厂的正常运行带来诸多隐患：

1、砂粒进入初沉池会加速污泥刮板的磨损，缩短使用寿命。

2、排泥管道中砂粒的沉积易导致管道的堵塞，进入污泥泵后会加剧叶轮磨损。

3、对于不设初沉池的处理工艺(如氧化沟、CASS 等) 或实际运行中由于进水负荷过低而超越初沉池运行的工艺，大量砂粒将直接进入生化池沉积，导致生化池有效容积的减少，同时还会对曝气器产生不利影响。

4、砂粒进入污泥消化池中，将减少有效容积，缩短清理周期。

5、污泥中含砂量的增加会大大影响污泥脱水设备的运行。砂粒进入带式脱水机会加剧滤布的磨损，缩短更换周期，同时会影响絮凝效果，降低污泥成饼率。近年来卧螺式离心机在城市污水处理厂中的应用日益广泛，由于该设备采用高速离心分离的方式，砂粒会大大加剧转筒、螺旋等处的磨损。

三、沉砂池一般规定

1、城市污水处理厂一般均应设置沉砂池。

2、沉砂池按去除相对密度2.65、粒径0.2mm以上的砂粒设计。

3、污水流量应按分期建设考虑；当污水自留入厂时，按每期大设计流量计算；用污水泵提升入场时，按每期工作泵的大组合流量计算；在合流制处理系统中，按降雨时的设计流量计算。

4、沉砂池个数或分格数不应少于2个（格），并按并联系列设计。

5、城市污水的沉砂量按（15-30m3）/（10^6m3）计算，其含水率为60%，容重为1500kg/m3，合流制污水按实际情况确定。

6、砂斗容积按2日的沉砂量计算，斗壁与水平面夹角不小于55°。

7、一般应采用机械除砂，并设置贮砂池。排砂管直径不应小于200mm。

8、重力排砂时，沉砂池与贮砂池应尽可能靠近。

四、沉砂池的类型

按池内水流方向的不同，可以分为平流式沉砂池、曝气沉砂池、旋流式沉砂池。

平流式沉砂池是常用的型式，污水在池内沿水平方向流动。平流式沉砂池由入流渠、出流渠、闸板、水流部分及沉砂斗组成。它具有截留无机物颗粒效果较好、工作稳定、构造简单和排沉砂方便等优点。

设计参数：

1）大流速为0.3m/s，小流速为0.15m/s；

2）大流量时停留时间不小于30s，一般采用30～60/s；

3）有效水深应不大于1.2m，一般采用0.25～1m，每格宽度不宜小于0.6m；

4）进水头部应采取消能和整流措施；

5）池底坡度一般为0.01～0.02，当设置除砂设备时，可根据设备要求考虑池底形状

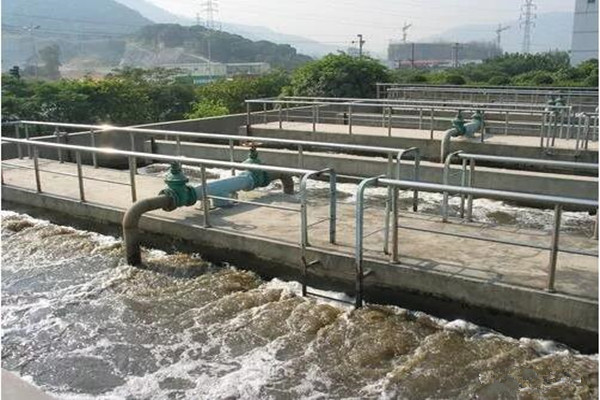

2、曝气沉砂池

曝气沉砂池的典型特征，就是池内安装了曝气装置，可以对池内污水产生以下影响：

a) 砂粒在沉砂池中以螺旋状向前流动；

b) 使有机颗粒经常处于悬浮状态；

c) 使砂粒互相摩擦，能够去除砂粒上附着的有机物污染物，有利于取得较为清洁的砂粒及其它无机颗粒；

d) 曝气还有去除油脂和合成洗涤剂的作用。

设计参数：

1)旋流速度应保持0.25～0.3m／s；

2)水平流速为0.06～0.12m／s；

3)大流量时停留时间为l～3min；

4)有效水深为2～3m，宽深比一般采用l～2；

5)长宽比可达5，当池长比池宽大得多时，应考虑设置横向挡板；

6)1m3污水的曝气量为0.2m3空气；

7)空气扩散装置设在池的一侧，距池底约0.6～0.9m，送气管应设置调节气量的闸门；

8)池子的形状应尽可能不产生偏流或死角，在集砂槽附近可安装纵向挡板；

9)池子的进口和出口布置，应防止发生短路，进水方向应与池中旋流方向一致，出水方向应与进水方向垂直，并宜考虑设置挡板；

10)池内应考虑设消泡装置。

3、旋流式沉砂池

目前国际上广泛应用的旋流沉砂池主要为钟氏和比氏两大类。从国内应用情况看，源自欧洲的钟氏池及其各变型占绝大多数。

钟式沉砂地是利用机械力控制流态与流速，加速砂粒的沉淀。并使有机物随水流带走的沉砂装置。

沉砂池由流入口、流出口、沉砂区、砂斗、砂提升管、排砂管、电动机和变速箱组成。污水由流入口沿切线方向流入沉砂区，利用电动机及传动装置带动转盘和斜坡式叶片旋转，在离心力的作用下，污水中密度较大的砂粒被甩向池壁，掉入砂斗，有机物则被留在污水中。调整转速，可达到佳沉砂效果。沉砂用压缩空气经砂提升管、排砂管清洗后排除，清洗水回流至沉砂区。
